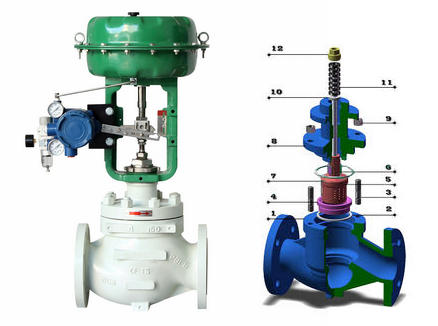

氣動薄膜籠式調節閥

閥門型號：ZJHL
通徑規格：DN25～DN300mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：油品、氣體、液體、蒸汽等介質
產品特點：壓降損失小，流量大，噪音小

氣動籠式調節閥概述：

ZJHL氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，流體通道呈S流線型，閥芯采用壓力平衡式結構，由閥籠窗口曲線確定閥的流量特性，還設有一個改善套筒周圍流體平穩流動的導流翼，因此壓降損失小，流量大，噪音小。

氣動籠式調節閥特點：

氣動籠式調節閥密封面是由一個閥芯與閥座間的金屬密封面，和一個閥蓋與閥籠間的非金屬?gòu)椥悦芊饨Y(jié)構組成，非金屬結構中采用了石墨墊片，其彈性和耐高溫性能有了很大提高！動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。

氣動籠式調節閥參數：

閥體
形式	直通鑄造球型閥
公稱通徑	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	籠式調節閥

閥內組件
閥芯型式	壓力平衡式閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動籠式調節閥執行器：

執行機構
型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃
