電動調節閥

電動低溫調節閥

電動低溫調節閥

  • 閥門型號：DWZDLP、DWZDLM
  • 通徑規格：DN25～DN250mm
  • 結構形式：直通鑄造球型閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 公稱壓力：PN16、PN40、PN64
  • 適用溫度：-40～-196℃，超低溫可達-250℃
  • 應用范圍：低溫氣體、流體（如液氧、液氬等）
  • 產品特點：加長桿設計，減少外界熱能傳入，耐低溫性能好
電動低溫調節閥概述：

電子式電動低溫調節閥由3810系列電動執行器與加長桿低溫型閥體組成，閥體采用精密結構，具有良好的耐低溫性，適用于介質溫度-40℃～ -196℃的低溫、深冷場合。電動低溫調節閥長頸型上閥蓋的作用，是為了使填料處于常溫下工作，并減少外界熱能傳入，為減少傳遞，長頸一般采用薄壁結構，具有良好的耐低溫性，特別用于精確控低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。

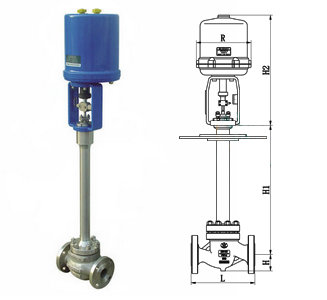

氣動低溫調節閥結構
電動低溫調節閥特點：

電動低溫調節閥的生產制定了嚴格的制造工藝和采用專用設備，對零件的加工進行嚴格的質量控制，經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏，閥門的裝配與普通閥門也不同，零件需經過嚴格的清洗，除去任何油污，以保證使用性能。

電動低溫調節閥參數：

閥體
形      式 直通單座鑄造球型閥
公稱通徑 25、32、40、50、65、80、100、1 25、150、200、250mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼、不銹鋼等
上  閥  蓋 低溫型：-60--196℃  超低溫型-250℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式 單座式，套筒式
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電動低溫調節閥工作原理：

電動低溫調節閥內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動低溫調節閥執行器：

執行機構
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直徑 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
輸出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技術參數 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄
環境溫度：-25 +70℃ 環境濕度：≤95%

相關產品：氣動薄膜低溫調節閥
