電動調節閥

電動雙座調節閥

電動雙座調節閥

  • 閥門型號：ZDLN
  • 通徑規格：DN25～DN300mm
  • 結構形式：直通雙座鑄造球型閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 公稱壓力：PN16、PN40、PN64
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：氣體、液體、蒸汽、工業窯爐、食品機械等
  • 產品特點：閥前后壓差大、流通能力大、不平衡力小、操作穩定
電子式雙座電動調節閥概述：

ZDLN電子式雙座電動調節閥通過使用閥芯桶上的兩道密封線同時密封的方式，實現壓力補償和閥門關斷。閥座有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反但大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的電動單座調節閥大，但該閥的泄漏也比單座閥大，適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。

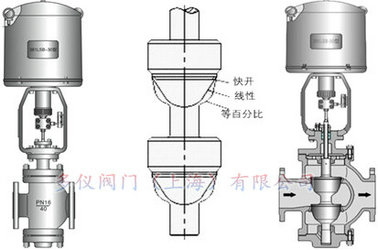

電動雙座調節閥結構圖

電子式雙座電動調節閥原理：

電子式電動雙座調節閥由3810L系列(或PSL系列)直行程電子式電動執行器與直通雙座調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節?！?查看       電動雙座調節閥工作原理動態圖 】

電子式雙座電動調節閥特點：

電子式電動雙座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點，廣泛應用于精確控制氣體、液體、蒸汽等介質，特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。

電子式雙座電動調節閥參數：

閥體
形      式 直通鑄造球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式 直通雙座鑄造鐵球型閥
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電子式雙座電動調節閥執行機構：

主要技術參數 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄
環境溫度：-25 +70℃ 環境濕度：≤95%

額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
公稱通徑DN(mm)   25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑DN(mm)   25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv   10 16 25 40 63 100 160 250 360 570 900 1440
行程L (mm)   16 25 40 60 100
允許壓差( bar)   381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65 381 LS/XA-99
配用執行機構型號   64 64 64 64 64 64 64 64 64 64 40 34

電子式雙座電動調節閥尺寸：

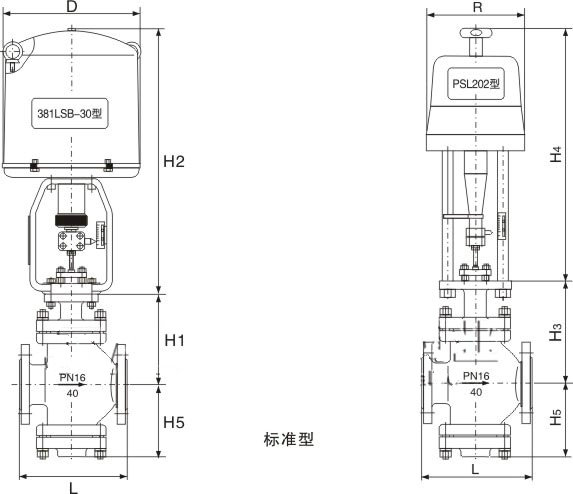

電動雙座調節閥尺寸

外形尺寸及重量     單位：mm
公稱通徑 25 32 40 50 65 80 100 125 150 200
L PN16/40 185 200 220 250 275 300 350 410 450 550
PN64 200 210 235 265 295 320 370 440 475 570
D   255 255 255 255 255 255 255 310 310 310
R   177 177 177 177 177 177 177 226 226 226
H1 PN16/40 155 175 180 200 235 250 260 330 350 420
PN64 165 185 185 205 245 255 270 335 365 430
H3 PN16/40 171 195 200 220 262 277 287 357 377 447
PN64 181 205 205 225 272 282 297 362 392 457
H2   373 495 495 495 700 700 700 725 725 725
H4   459 459 459 459 520 520 520 570 570 570
H5 PN64 120 120 140 145 190 210 220 270 280 320
重量
(KG)		 PN16/40 16 19 22 23 39 50 59 80 87 115
PN64 21 24 31 33 49 75 92 129 137 170
