氣動調節閥

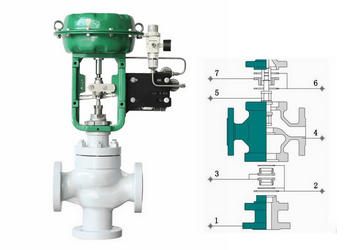

氣動薄膜三通調節閥

氣動薄膜三通調節閥

  • 閥門型號：ZJHQ、ZJHX
  • 通徑規格：DN20～DN200mm
  • 結構形式：直通鑄造三通閥
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 公稱壓力：PN16、PN40、PN64
  • 適用溫度：-196℃-450℃（具體見產品詳情）
  • 應用范圍：液體、氣體、蒸汽等介質
  • 產品特點：可代替兩臺互為開關的單、座調節閥
氣動薄膜三通調節閥概述：

ZJHQ、X氣動薄膜三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
氣動薄膜三通調節閥特點：

氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

氣動薄膜三通調節閥參數：

閥體
形      式 直通單座鑄造球型閥
公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、792-94等
材      料 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋 標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 直通鑄造三通閥

閥內組件
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等

氣動三通調節閥原理：【 查看       氣動三通調節閥工作原理動態圖 】

分流閥

分流閥		 合流閥

合流閥

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。

氣動三通調節閥執行機構：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
