電動蝶閥

多儀閥門 – 蝶閥 – 電動蝶閥系列
電動襯氟蝶閥

電動襯氟蝶閥

  • 閥門型號：D971F46，D941F46，D971F4，D941F4
  • 通徑規格：DN50～DN1200
  • 結構形式：中線型（對夾式，法蘭）
  • 閥體材質：碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力：PN6、PN10、PN16
  • 適用溫度：-20℃～180℃
  • 應用范圍：腐蝕性流體及強酸強堿介質等
  • 產品特點：密封性能好，具有超強的耐腐蝕性和耐磨性
電動襯氟蝶閥概述：

電動襯氟蝶閥是由電動執行器和法蘭或?qū)A式襯氟蝶閥組成，蝶閥閥座與密封面襯有氟塑料，具有零泄露、壽命長及超強的耐腐蝕性和耐磨性等優點。電動襯氟蝶閥根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥，控制方式有開關切斷型和智能調節型。電動襯氟蝶閥具有嚴密的密封性能，且不僅有普通蝶閥的機械強度，又能發揮PTFE的耐腐蝕、耐酸堿的化學特性，在一般常規條件下的工況中,比不銹鋼閥體的蝶閥具有更高的性價比。

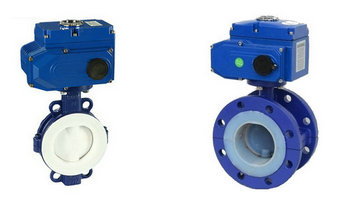

電動襯氟蝶閥圖片
 電動對夾式襯氟蝶閥                             電動法蘭襯氟蝶閥
電動襯氟蝶閥應用：

電動襯氟蝶閥是在會與介質接觸的過流部件（碟板,閥體內壁）襯上一層較厚的氟塑料高分子材料，所以也被稱之為電動襯塑蝶閥，適用于各種不同工業管路中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性、沖刷、磨礪介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質，但不適用于有顆粒和溫度偏高的工藝介質中。

電動襯氟蝶閥技術參數：

公稱通徑DN50～DN1200 (mm)
公稱壓力PN0.6、1.0、1.6MPa
連接形式對夾式、法蘭式
驅動方式電動控制AC220V、AC380V、DC24V
控制方式開關型、調節型、防爆型
動作范圍0～90度
適用溫度-20℃～180℃
閥體材質碳鋼WCB,不銹鋼304,不銹鋼316,316L
密封材料增強聚四氟乙烯PTFE
適用介質弱腐蝕性流體以及強酸、強堿、王水等任意具有強腐蝕性的介質

電動襯氟蝶閥適用溫度（℃）：

1、聚全氟乙烯FEP (F46)：-85~150
2、四氟乙烯-乙烯ETFE(F40)：-80--220
3、可溶性四氟PFA( FA)：-70~200
4、聚四氟乙烯PTFE(F4)：-200~180
5、聚偏二氟乙烯PVDF(F2)：-70~100
6、改性聚乙烯FRPE(PO)：-58~80
 不同材料適用于不同溫度和不同介質

電動襯氟蝶閥性能特點：

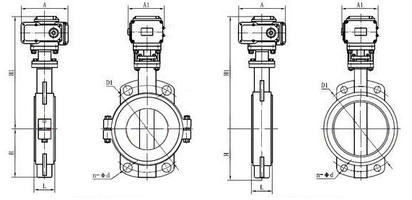

電動襯氟蝶閥結構圖
  電動襯氟蝶閥（全襯氟）            電動襯氟蝶閥（半襯氟）

1、閥體有不銹鋼及其它材質閥體可選，且重量輕，電動開關速度迅速；
2、電動防腐蝶閥密封材料適用壽命長，具有耐老化、耐腐蝕、耐沖刷等特點；
3、可在任何位置安裝，維修方便，法蘭對夾孔連接適用多種標準；
4、電動耐腐蝕蝶閥密封件可以更換，密封性能可靠，能夠達到雙向密封零泄漏。
5、電動防腐蝶閥適用于化學介質，閥板上下中孔處，采用球型摩擦面設計，扭矩力更小，密封性能極佳。

電動襯氟蝶閥性能規范：

公稱通徑DN（mm）50～1200
公稱壓力PN（MPa）0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用溫度≤180℃
適用介質任何具有腐蝕性的介質
